Ponto a ponto com Airgrid M5 HP

Comece a ganhar dinheiro agora na internet Clique Aqui!

Neste tutorial irei expor imagens de uma configuração de que fiz utilizando duas Airgrid M5 HP, com um modem ADSL roteado com dhcp ativo. Com essas duas antenas consegui um enlace de 15km, perfeito, primeiro fiz a configuração em bancada colocando as duas antenas uma de frente para a outra e após a configuração as coloquei nas torres de 25m e funfou perfeitamente. A antena que estava recebendo a conexão do modem configurei como ACCESS POINT WDS NO MODO BRIDIGE e a antena que estava recebendo o sinal do ACCESS POINT WDS, deve ser configurada como ESTAÇÃO WDS e o SSID deve ser igual para as duas antenas, por fim é necessário que o MAC LAN de uma das antenas esteja configurado na outra e vice-versa, nas imagens será possível verificar as mudanças citadas.

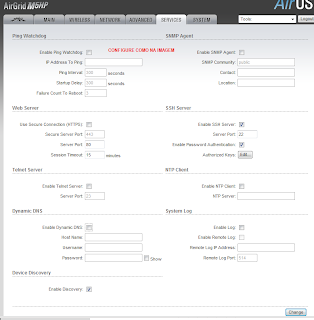

IMAGENS DAS CONFIGURAÇÕE DA ANTENA EM ACCESS POINT WDS

























IMAGEM DAS CONFIGURAÇÕES EM ESTAÇÃO WDS






















Ponto a ponto com Airgrid M5 HP

Comece a ganhar dinheiro agora na internet Clique Aqui!

Neste tutorial irei expor imagens de uma configuração de que fiz utilizando duas Airgrid M5 HP, com um modem ADSL roteado com dhcp ativo. Com essas duas antenas consegui um enlace de 15km, perfeito, primeiro fiz a configuração em bancada colocando as duas antenas uma de frente para a outra e após a configuração as coloquei nas torres de 25m e funfou perfeitamente. A antena que estava recebendo a conexão do modem configurei como ACCESS POINT WDS NO MODO BRIDIGE e a antena que estava recebendo o sinal do ACCESS POINT WDS, deve ser configurada como ESTAÇÃO WDS e o SSID deve ser igual para as duas antenas, por fim é necessário que o MAC LAN de uma das antenas esteja configurado na outra e vice-versa, nas imagens será possível verificar as mudanças citadas.

IMAGENS DAS CONFIGURAÇÕE DA ANTENA EM ACCESS POINT WDS

























IMAGEM DAS CONFIGURAÇÕES EM ESTAÇÃO WDS
